Кабельные лотки: как выбрать конструкцию, материал и шаг опор без переплаты

Содержание

1. Что такое кабельные лотки и какую задачу они закрывают
2. Четыре типа конструкции и где каждый уместен
3. Материал кабельных лотков: что выбрать под среду
4. Как посчитать сечение лотка по кабелям
5. Шаг опор: от чего зависит провис
6. Разделение кабелей внутри трассы
7. Комплектность заказа: без чего монтаж останавливается
8. Пять ошибок монтажа, которые дороже всего обходятся
9. Приёмка: что проверяют до монтажа
10. Частые вопросы
11. Что мы предлагаем и как запросить спецификацию

Кабельные лотки заказывают на этапе, когда проект уже утверждён и сроки поджимают, — и потому выбирают «как в прошлый раз». Результат предсказуем: лоток приезжает с не тем шагом опор, трасса провисает под весом силовых кабелей, а разделение силовых и слаботочных линий приходится переделывать после сдачи. Исправление стоит дороже, чем правильный заказ.

Статья для снабженцев и прорабов, которым нужно за одну итерацию собрать спецификацию: определить тип конструкции, материал под среду, сечение под реальное количество кабелей, шаг опор под нагрузку и комплектность, без которой монтаж останавливается на первом повороте. Дальше — типы лотков, таблица по материалам, расчёт заполнения, порядок заказа комплектующих и чек-лист приёмки.

Что такое кабельные лотки и какую задачу они закрывают

Кабельные лотки — системный компонент для поддержки, защиты и управления кабелями. Его проще всего представить как эстакаду для кабелей: в отличие от открытой прокладки или размещения в трубах, лоток даёт открытую структуру, в которой кабели укладываются упорядоченно и остаются доступными.

Задач у кабельных лотков пять, и на спецификацию влияют все:

• Несущая способность — не дать кабелю провисать под собственным весом и деформироваться.
• Защита — уберечь от механических повреждений, коррозии, пыли и влаги; закрытые типы дополнительно дают огнезащиту.
• Разделение — развести силовые, управляющие и коммуникационные линии, чтобы исключить взаимные помехи.
• Обслуживание — обеспечить добавление, замену и осмотр кабелей без вскрытия конструкции.
• Стандартизация — привести трассу к аккуратному виду и к требованиям промышленной безопасности.

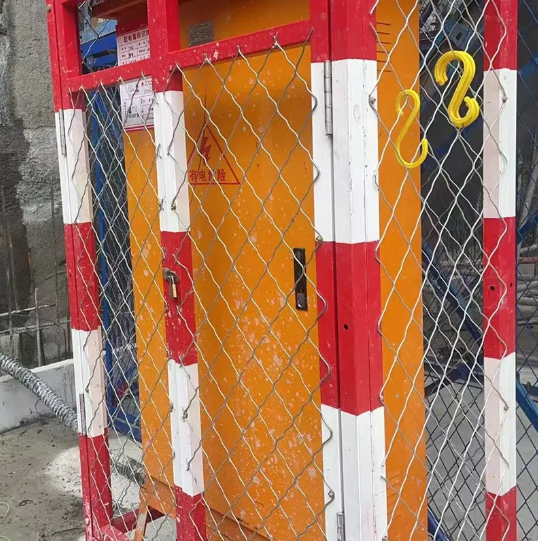

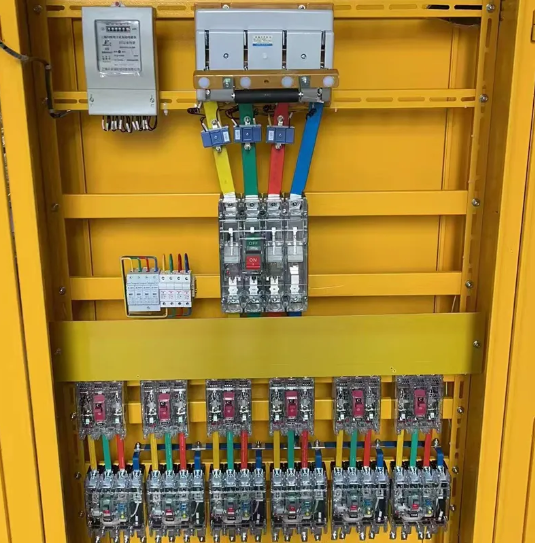

Если трасса идёт дальше к точкам распределения, лоток логично заказывать вместе с ними: кабельная распределительная колонка закрывают ответвление кабельных линий, а распределительный щит первого уровня принимает питание на объекте.

Четыре типа конструкции и где каждый уместен

Тип определяет теплоотвод и защиту. Выбор делают не по цене за метр, а по условиям трассы.

• Сплошной (листовой) лоток — максимальная защита от пыли и механических воздействий, но худший теплоотвод; берут там, где кабель нужно закрыть полностью.
• Перфорированный — отверстия в дне и стенках дают вентиляцию и снижают вес; типовое решение для внутренних трасс в сухих помещениях.
• Лестничный (трап) — две продольные балки с поперечинами: лучший теплоотвод и удобство крепления кабеля, применяют на тяжёлых силовых трассах и на эстакадах.
• Закрытый с крышкой — защита от пыли и помех; крышка нужна, когда трасса проходит над рабочими зонами или рядом с источниками электромагнитных помех.

На одной трассе кабельных лотков не обязательно держать один тип: магистральный участок часто делают лестничным, а спуски к оборудованию — перфорированным с крышкой. Это нормальная практика, но переходы между типами нужно предусмотреть в спецификации.

Материал кабельных лотков: что выбрать под среду

Материал определяет срок службы и цену вопроса. Ошибка здесь выявляется через два-три года коррозией, а не на приёмке.

Практический порядок выбора кабельных лотков такой: сначала фиксируют среду (влажность, химия, соль, температура), потом выбирают материал, и только затем считают сечение и шаг опор. В обратном порядке получается лоток, который надо менять раньше, чем окупится.

Как посчитать сечение лотка по кабелям

Считают по заполнению, а не «на глаз». Правило, которого придерживаются при проектировании: кабели занимают не всю площадь сечения лотка, часть оставляют свободной для теплоотвода и для последующей прокладки.

1. Соберите список кабелей с наружным диаметром и количеством; диаметр берут из спецификации кабеля, а не по жиле.
2. Посчитайте суммарную площадь: для каждого кабеля площадь по наружному диаметру, умноженная на количество.
3. Заложите заполнение: как правило, кабели занимают до 40–50 % полезного сечения лотка, остальное — воздух и резерв.
4. Добавьте 20–30 % запаса на развитие, если объект будет расширяться.
5. Проверьте самый тяжёлый участок — не магистраль, а место, где сходятся спуски и повороты.

Пример. Трасса с десятью силовыми кабелями наружным диаметром 40 мм: площадь одного кабеля около 1257 мм², десяти — около 12 570 мм². При заполнении 45 % требуется полезное сечение порядка 27 900 мм², то есть лоток шириной примерно 300 мм при высоте борта 100 мм с проверкой по сортаменту.

Вторую проверку делают по весу: суммарная масса кабеля на метр трассы сравнивают с несущей способностью лотка на данном шаге опор. Цифры берут из таблицы нагрузок изготовителя — они привязаны к конкретному профилю и материалу.

Шаг опор: от чего зависит провис

Провис возникает не потому, что лоток слабый, а потому, что шаг опор выбран без учёта веса кабеля и типа профиля. Распространённая практика для лёгких и средних трасс — шаг порядка 1,5–2 м, для тяжёлых силовых трасс шаг уменьшают; окончательное значение берут из таблицы нагрузок на конкретный профиль.

• На поворотах и у спусков ставят дополнительные опоры: именно там нагрузка распределяется неравномерно.
• На участках с тройниками и крестовинами опору добавляют с каждой стороны узла.
• Кронштейны крепят к стене, колонне или потолку; консоль соединяет кронштейн с лотком — несущая способность узла определяется weakest звеном, а не только лотком.
• Соединительные пластины ставят на каждом стыке прямых секций: без пластины стык работает как шарнир.

Отдельно проверяют компенсацию температурного удлинения на длинных прямых участках и на наружных трассах. Игнорировать её можно только на коротких внутренних линиях.

Разделение кабелей внутри трассы

Одна из функций лотка — развести линии разного напряжения и назначения, чтобы исключить взаимные помехи. Силовые, управляющие и коммуникационные кабели прокладывают раздельно: либо разными лотками, либо одним лотком с разделительными перегородками.

Перегородка дешевле второго лотка, но работает только если заложена в спецификацию заранее. Принимая решение, смотрят на два фактора: чувствительность слаботочных линий к помехам и дальнейшее развитие трассы. Если через год добавится ещё один силовой кабель, перегородка уже не поможет — нужен запас сечения.

Комплектность заказа: без чего монтаж останавливается

Кабельные лотки — это система, а не погонный метр профиля. Типовая ошибка спецификации — заказать прямые секции и забыть про остальное; монтаж встаёт на первом же повороте.

• Прямые секции — стандартной длины, основа трассы.
• Угловые элементы (отводы) — горизонтальные и вертикальные, для подъёмов и спусков.
• Тройники и крестовины — для ответвлений.
• Кронштейны — крепление к стенам, колоннам или потолку.
• Консоли — соединительные элементы между кронштейнами и лотком.
• Соединительные пластины — соединение двух прямых секций.
• Крышки — для закрытых лотков, защита от пыли и помех.
• Разделительные перегородки — разделение кабелей разных типов внутри одного лотка.

Практический приём: считать комплект по трассе, а не по остатку бюджета. Кронштейны и пластины — позиции, которые почти всегда заказывают с недобором, а докупают их втридорога и с потерей времени.

Пять ошибок монтажа, которые дороже всего обходятся

1. Стык прямых секций без соединительной пластины: узел работает как шарнир и даёт провис.
2. Отсутствие дополнительных опор на поворотах и у тройников.
3. Крепление кабеля с затяжкой, которая деформирует оболочку; на лестничном лотке кабель фиксируют на поперечинах.
4. Совместная прокладка силовых и слаботочных линий без перегородки.
5. Резка и подгонка по месту без антикоррозийной обработки среза — именно срез ржавеет первым.

Первые две ошибки видны сразу, третья и четвёртая — после сдачи, пятая — через сезон. Все пять снимаются спецификацией и инструктажем бригады до начала работ.

Приёмка: что проверяют до монтажа

Отдельно требуют таблицу нагрузок на конкретный профиль: без неё шаг опор выбирают «на глаз», и провис остаётся вопросом времени, а не качества.

Частые вопросы

Чем перфорированные кабельные лотки отличаются от лестничных на практике?

Перфорированный закрывает кабель снизу и с боков, удобен на внутренних трассах и на спусках. Лестничный открыт почти полностью, лучше отводит тепло и выдерживает большую нагрузку, поэтому его берут на магистральных силовых участках и на эстакадах. На одной трассе типы часто комбинируют.

Нужна ли крышка, если трасса внутри помещения?

Крышка нужна там, где есть пыль, риск механического воздействия или трасса проходит рядом с чувствительным оборудованием. В сухом чистом помещении с трассой над проходом можно обойтись перфорированным лотком, но это решение принимают по проекту, а не по экономии.

Можно ли проложить силовые и слаботочные кабели в одних кабельных лотках?

Только с разделительной перегородкой и только если это предусмотрено проектом. Без перегородки взаимные помехи проявляются в работе управления и связи, а переделка трассы после сдачи обходится дороже, чем стоимость перегородок.

Что мы предлагаем и как запросить спецификацию

ООО Чэнду Чэньси Электрик работает на рынке более 23 лет; по данным компании — свыше 110 сотрудников, 300 клиентов и более 3000 единиц годового объёма производства. Продукция соответствует стандартам МЭК и сертифицирована в системах CCC и CQC; компания закрывает весь цикл: НИОКР, производство, продажи, монтаж, эксплуатацию и обслуживание.

Кабельные лотки — позиция, которую поставляют в комплекте с кронштейнами, консолями, соединительными пластинами, отводами, тройниками, крышками и разделительными перегородками; подбор ведут по среде, нагрузке и трассе.

Смежные позиции закрывают тот же узел: кабельная распределительная колонка по ответвлениям кабельных линий, распределительный щит первого уровня по приёму питания на объекте, низковольтное стационарное распределительное устройство GGD по распределению на низкой стороне. Для расчёта спецификации пришлите трассу с длинами, количеством и диаметрами кабелей, условия среды и высоту прокладки — вернёмся с подбором профиля, шага опор и комплекта.

Запрос можно отправить через страницу контактов.
