Высоко‑ и низковольтные распределительные шкафы: как «защитники» энергосистемы обеспечивают безопасность электроснабжения?

Введение

В энергосистеме высоко‑ и низковольтные распределительные шкафы выполняют ключевые функции распределения электроэнергии, защиты линий и управления оборудованием. Распределительные шкафы по праву называют «защитниками» энергосистемы: при нормальной работе они обеспечивают упорядоченное распределение электроэнергии, а при возникновении аварий быстро отключают повреждённую цепь, защищая оборудование и людей. Знание функций и критериев выбора распределительных шкафов имеет большое значение для проектировщиков и обслуживающего персонала энергетических объектов.

Функции и классификация высоковольтных распределительных шкафов

Высоковольтные распределительные шкафы (коммутационное оборудование с номинальным напряжением выше 3 кВ) предназначены преимущественно для распределения электроэнергии и защиты линий на подстанциях. По способу гашения электрической дуги они делятся на вакуумные, газовые шкафы на основе SF6 и маломасляные. Вакуумные распределительные шкафы благодаря высокой способности гасить дугу, простоте обслуживания и экологической безопасности стали доминирующим решением на рынке. Основные функции высоковольтных шкафов: распределение электроэнергии при нормальной эксплуатации, автоматическое отключение при авариях, безопасное отсоединение оборудования во время ремонтных работ.

Функции и классификация низковольтных распределительных шкафов

Низковольтные распределительные шкафы (номинальное напряжение до 1 кВ) являются конечным звеном распределительной системы и непосредственно питают различные потребители электроэнергии. Распространённые типы низковольтных шкафов:

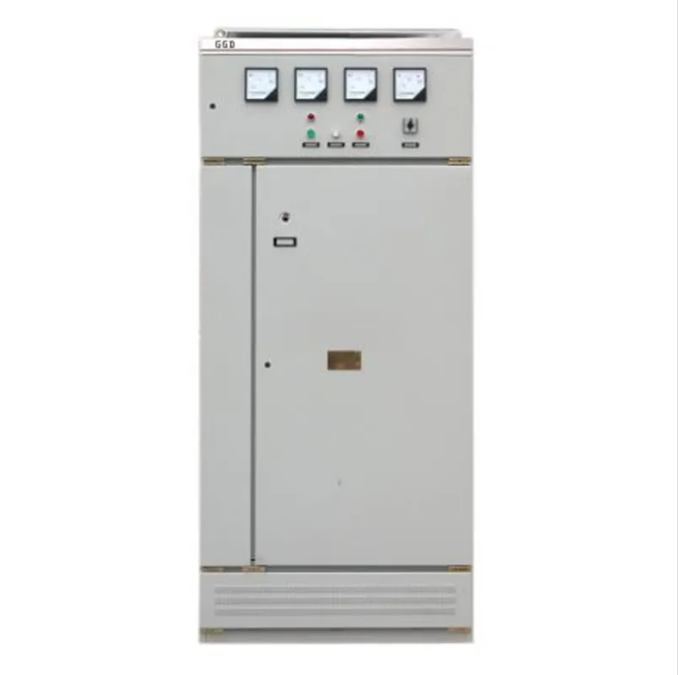

• GGD – стационарные шкафы с простой конструкцией и низкой стоимостью, подходят для стандартных задач распределения электроэнергии;
• GCK – выкатные шкафы, удобные в обслуживании, применяются при частых ремонтных работах;
• GCS – модульные шкафы с высокой гибкостью, оптимальны для сложных распределительных систем.

Ключевые функции низковольтных шкафов: распределение электроэнергии, защита от перегрузки, короткого замыкания и утечки тока, а также учёт электроэнергии.

Основные параметры при выборе оборудования

При подборе высоко‑ и низковольтных распределительных шкафов следует обращать внимание на следующие важные параметры:

• Номинальное напряжение – должно соответствовать напряжению энергосистемы;
• Номинальный ток – номинальные токи шин и цепей должны покрывать потребляемую нагрузку;
• Отключающая способность при коротком замыкании – отключающий ток выключателя должен превышать максимальный ток короткого замыкания системы;
• Степень защиты – для внутренней установки не менее IP30, для наружной – не менее IP43;
• Уровень изоляции – должен соответствовать нормативным требованиям к выдерживаемому напряжению.

Кроме того, важно учитывать надёжность оборудования и репутацию производителя.

Продукция распределительных шкафов компании Чэньси Электрик

ООО Чэнду Чэньси Электрик предлагает полную линейку высоко‑ и низковольтных распределительных шкафов, включая высоковольтные вакуумные шкафы, низковольтные распределительные панели GGD/GCK/GCS, осветительные распределительные коробки, учётные шкафы, шкафы управления насосами и вентиляторами. В изделиях применяются выключатели и комплектующие известных отечественных и зарубежных брендов, проектирование и производство выполняются в соответствии с национальными стандартами Китая и нормами IEC. Компания имеет лицензию второго уровня на выполнение работ по энергетическому строительству и оказывает полный комплекс услуг – от поставки оборудования до его монтажа и пусконаладки.
