Низковольтное выдвижное распределительное устройство GCS: когда оно оправдано, а когда хватит стационарного

Содержание

1. Что такое низковольтное распределительное устройство
2. Низковольтное выдвижное распределительное устройство GCS против стационарного GGD: в чём разница
3. Когда выдвижная конструкция окупается
4. Параметры, которые сверяют до заказа
5. Выдвижной модуль: что проверяют по механике
6. Запасные модули: что держать на складе
7. Смежные узлы того же контура
8. Монтаж и ввод: порядок проверок
9. Приёмка: таблица проверок
10. Частые вопросы
11. Что мы предлагаем и как запросить подбор

Низковольтное выдвижное распределительное устройство GCS выбирают не потому, что оно «современнее», а потому, что на объекте предстоят частые отключения и ремонт без снятия напряжения со всей секции. Там, где щит включается один раз на весь срок службы, выдвижная конструкция оказывается переплатой, которую никто не окупает.

Статья для главных энергетиков и снабженцев, которым нужно обосновать выбор перед заказом и принять оборудование по измерениям. Разобрано: чем выдвижная ячейка отличается от стационарной, в каких условиях разница окупается, какие параметры сверяют до заказа, что проверять по механике выдвижного модуля и как принять партию без претензий потом.

Что такое низковольтное распределительное устройство

Низковольтное распределительное устройство — комплектное электрическое устройство для переменного и постоянного напряжения ниже 1000 В. Его характеризуют малая занимаемая площадь, небольшой вес, компактная конструкция и простота монтажа; применяют его там, где нужно принять и распределить электроэнергию — на электростанциях, подстанциях и в энергетических службах промышленных и горнодобывающих предприятий.

Внутри — коммутационное оборудование и связанные с ним устройства управления, измерения, сигнализации и защиты. Исполнение ячеек бывает двух типов: выдвижное, которое представлено моделью GCS, и стационарное — модель GGD. Разница между ними не в номинальных параметрах, а в том, как обслуживается автомат.

На стороне высокого напряжения работает своё оборудование — высоковольтные выкатные и стационарные распределительные устройства; к нему применимы те же требования по составу защитных функций и стандартам.

Низковольтное выдвижное распределительное устройство GCS против стационарного GGD: в чём разница

Основная особенность выдвижной конструкции — автоматический выключатель извлекается из основания. Он установлен на выдвижном модуле, допускает модульный монтаж и обслуживается без демонтажа всей ячейки. В стационарном исполнении автомат смонтирован статично: чтобы добраться до него, секцию снимают с напряжения и разбирают.

Из этой разницы следует всё остальное. У выдвижного модуля есть, как правило, несколько фиксированных положений — рабочее, контрольное (испытательное) и ремонтное. На испытательном положении цепи управления и сигнализации работают, а силовая цепь разомкнута: это позволяет проверить логику и уставки, не подавая напряжение на нагрузку.

Плата за удобство — стоимость низковольтного выдвижного распределительного устройства, сложность механики и необходимость следить за состоянием контактных соединений самого выдвижного модуля. Там, где автомат не трогают годами, эта механика не работает на заказчика.

Когда выдвижная конструкция окупается

Решение принимают по четырём признакам. Если совпадают два и больше, выдвижное исполнение обосновано.

Показательный пример — непрерывное производство: линия, где остановка на разборку стационарной ячейки обходится дороже, чем разница в цене между исполнениями. Обратный пример — распределительный узел здания, где секцию отключают раз в несколько лет.

Параметры, которые сверяют до заказа

Ошибка в этих позициях выявляется на монтаже, когда изменить заказ уже нельзя. Сверяйте по проекту и по паспорту оборудования:

• Номинальное напряжение и род тока — исполнение рассчитано на напряжение ниже 1000 В, переменного или постоянного тока.
• Номинальный ток сборных шин и номинальные токи отходящих линий.
• Ток короткого замыкания на шинах и кратковременно допустимый ток: параметр, по которому оборудование либо подходит, либо нет, без промежуточных вариантов.
• Степень защиты оболочки и климатическое исполнение под помещение — запылённость, влажность, температура.
• Схема ввода и направление подвода кабеля: снизу или сверху, кабельный или шинный ввод.
• Состав защиты и учёта: автоматы, устройства защитного отключения, приборы учёта и измерения.

Отдельно фиксируют количество и типоразмеры выдвижных модулей. Именно по этой строке чаще всего расходится заказ с проектом: модули одного типоразмера заказывают с недобором, а резерв вспоминают уже после ввода.

Выдвижной модуль: что проверяют по механике

Механика выдвижного модуля — узел, который изнашивается. Её проверяют до подачи напряжения, а не после первой аварии.

1. Ход модуля: выкатывание и вкатывание должны идти без перекосов и заеданий, с усилием, предусмотренным конструкцией.
2. Фиксация в каждом положении: модуль должен фиксироваться в рабочем, контрольном и ремонтном положениях.
3. Блокировки: вкатить или выкатить модуль при включённом автомате нельзя — это проверяют, а не принимают на веру.
4. Состояние контактов основания: следы перегрева, нагара, ослабления нажимных элементов.
5. Срабатывание сигнализации и цепей управления на контрольном положении.

Результат фиксируют числами и отметками в протоколе. Фраза «проверено, работает» не даёт ничего: через год сравнить с ней невозможно.

Запасные модули: что держать на складе

Главное преимущество выдвижного исполнения реализуется только при наличии резервного модуля. Если его нет, секция всё равно встанет — просто по другой причине.

• Держите запас по модулям, которые чаще всего коммутируются и снимают максимальный ток, а не по всем типоразмерам подряд.
• Проверьте взаимозаменяемость: модуль одного типоразмера должен вставать в любое гнездо своей группы без доработки.
• Зафиксируйте маркировку: типоразмер, номинальный ток, уставки расцепителя. Модуль без маркировки на складе — это неизвестная деталь, а не запас.
• Планируйте хранение: контактные поверхности и механика не любят пыль и влагу.

Для объектов с непрерывным циклом резерв по модулям обычно окупается первым же внеплановым отключением; для объектов с сезонной работой вопрос решают по стоимости простоя.

Смежные узлы того же контура

Низковольтное устройство не работает само по себе. Смежные позиции закрывают смежные функции, и их логично заказывать и проверять вместе:

• Высоковольтные выкатные распределительные устройства — приём и распределение на высокой стороне.
• Высоковольтные стационарные распределительные устройства — стационарное исполнение для схем, которые не меняются.
• Сухой трансформатор с медной обмоткой — понижение напряжения перед низковольтным распределением.
• Европейская комплектная трансформаторная подстанция — готовый узел, где трансформатор и распределение собраны в одном блоке.
• Шкаф учёта электроэнергии — учёт электроэнергии на стороне потребителя.

Единая поставка упрощает приёмку: оборудование одного проекта проверяют на одном стенде и по одной программе.

Монтаж и ввод: порядок проверок

1. Проверка соответствия шильда проекту до распаковки ячеек.
2. Установка и выверка по уровню, сборка секций, затяжка шинных соединений с контролем момента.
3. Проверка сопротивления изоляции цепей перед подачей напряжения.
4. Проверка работы блокировок и фиксации выдвижных модулей во всех положениях.
5. Проверка цепей управления, сигнализации и измерения на контрольном положении.
6. Подача напряжения, проверка чередования фаз и работы защиты под нагрузкой.

Два пункта пропускают чаще всего — контроль момента затяжки шинных соединений и проверку блокировок. Оба дешево стоят на этапе ввода и дорого — после аварии.

Приёмка: таблица проверок

Протоколы без чисел и без даты не дают основания для приёмки. Требуйте фактические значения — это единственное, что можно сравнить между партиями и с прошлым объектом.

Частые вопросы

Можно ли заменить стационарное устройство выдвижным в существующем щите?

Как правило, нет: выдвижное исполнение требует другой конструкции ячейки, основания и блокировок. Решение принимают на этапе заказа. Если секцию планируется менять, сравнивают GCS и GGD по проекту, а не по факту.

Что даёт контрольное положение выдвижного модуля?

Силовая цепь разомкнута, цепи управления и сигнализации работают. Это позволяет проверить логику, уставки и сигнализацию, не подавая напряжение на нагрузку, — то есть готовить узел к работе без отключения потребителей.

Обязательно ли держать резервный выдвижной модуль?

Если простой секции дороже стоимости модуля — да. Иначе преимущество выдвижной конструкции не реализуется: секция встанет в ожидании детали. Объём резерва считают по количеству модулей, которые снимают наибольший ток.

Что мы предлагаем и как запросить подбор

ООО Чэнду Чэньси Электрик — предприятие полного цикла: НИОКР, производство, продажи, монтаж, эксплуатация и обслуживание. По данным компании — более 23 лет работы, свыше 110 сотрудников, 300 клиентов и более 3000 единиц годового объёма производства; продукция соответствует стандартам МЭК и сертифицирована в системах CCC и CQC, есть квалификация II класса на инженерные работы по передаче и преобразованию электроэнергии.

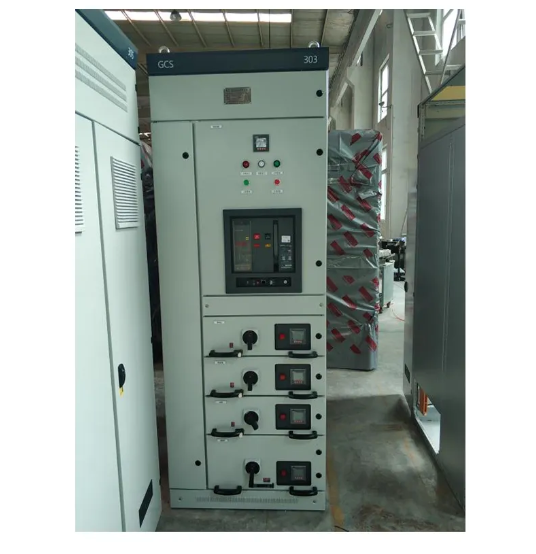

Низковольтное выдвижное распределительное устройство GCS — профильная позиция для объектов, где секцию нельзя снимать с напряжения на время ремонта: автоматический выключатель извлекается из основания, модульный монтаж, обслуживание без демонтажа ячейки.

Смежные позиции закрывают тот же контур: GGD по стационарному исполнению, высоковольтные выкатные устройства по высокой стороне, сухой трансформатор с медной обмоткой по понижению напряжения. Для подбора пришлите однолинейную схему, номинальные токи, ток короткого замыкания на шинах и условия помещения — вернёмся с предложением по исполнению и составу.

Запрос и техническую документацию можно отправить через страницу контактов.
