Шкаф управления насосом: конструкция, режимы работы и задачи, которые он закрывает

Шкаф управления насосом — это пусковая и защитная аппаратура, без которой насосная система не работает штатно: именно он запускает и останавливает двигатель, держит защиту от перегрузки и короткого замыкания и позволяет перевести насос с ручного режима на автоматический. В каталоге ООО «Чэнду Чэньси Электрик» такой шкаф управления насосом — специализированное устройство, разработанное под насосные системы. Разбираем, как он устроен и для каких задач подходит.

Что делает и где применяется

По карточке продукции шкаф — ключевое управляющее оборудование для водоснабжения и водоотведения, орошения и промышленной циркуляции воды. Он совместим с распространёнными типами насосов: подходит и для управления центробежным насосом, и для управления погружным насосом — то есть закрывает оба самых частых исполнения насосных систем. Задача шкафа — надёжный пуск и останов насоса без аномальных повреждений оборудования.

Конструкция: корпус, панель, начинка

В карточке описаны три уровня конструкции:

• Корпус — из антикоррозийного изоляционного материала, компактный: 250×140×300 мм. Такие размеры позволяют ставить шкаф в машинном зале, наружной насосной станции и на других объектах без подготовки отдельного места.

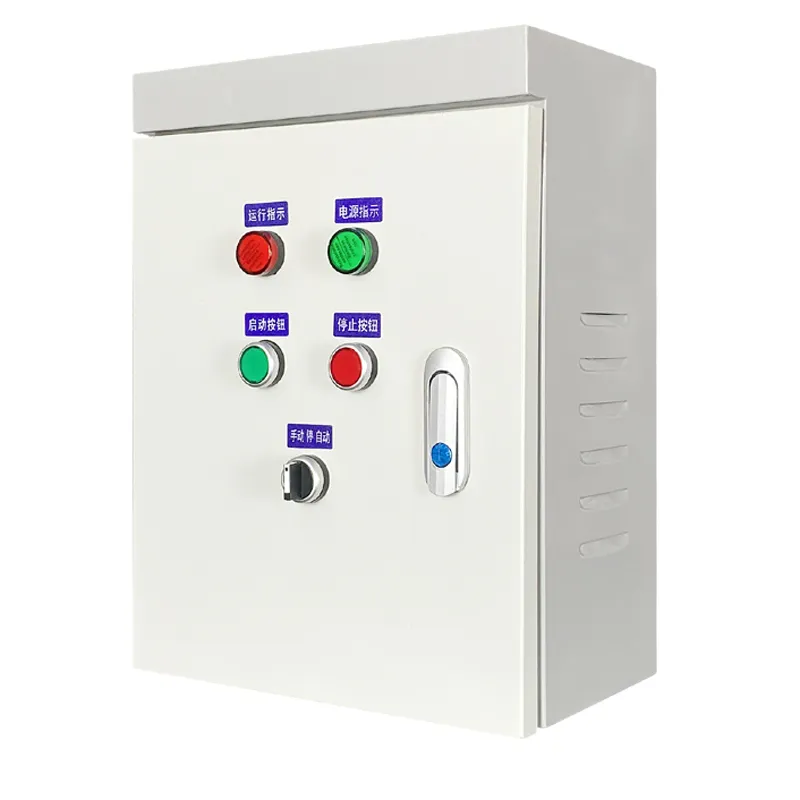

• Лицевая панель — индикаторы питания и работы, кнопки пуска и останова, переключатель ручного и автоматического режима. Управление интуитивное, персоналу не требуется длительное обучение.
• Внутренняя компоновка — автоматический выключатель, контактор переменного тока, тепловое реле и другие компоненты. Эта связка обеспечивает защиту от перегрузки и короткого замыкания.

Ручной и автоматический режим

Ключевое преимущество, заявленное в карточке, — точное соответствие рабочим режимам насоса. Шкаф поддерживает двойной режим работы:

• ручной — оператор пускает и останавливает насос кнопками на панели, что удобно при наладке и обслуживании;
• автоматический — шкаф адаптирован для автоматизации задач вроде подачи воды по таймеру и контроля по уровню: насос включается и выключается по заданной логике, без постоянного присутствия персонала.

Монтаж выполнен по стандартной схеме, что упрощает обслуживание и ремонт: электрику не нужно разбираться в нестандартной разводке, чтобы проверить цепь или заменить компонент.

Сценарии: водоснабжение, водоотведение, орошение

В карточке приведены два характерных сценария. Первый — системы вторичного водоснабжения в жилых микрорайонах: шкаф управляет насосами, которые поднимают воду до потребителей. Второй — откачивающее оборудование для сельскохозяйственного орошения, где важна работа в автоматическом режиме по расписанию. Третий блок задач — промышленная циркуляция воды, где насос работает непрерывно и защита от перегрузки выходит на первый план.

Если объекту нужен не только насосный узел, но и учёт потребляемой электроэнергии, в том же каталоге есть шкаф учёта электроэнергии; для вентиляционных систем — шкаф управления вентиляторами. Вместе с распределительными щитами они образуют полный низковольтный уровень объекта.

Завод-изготовитель

Изготовитель — ООО «Чэнду Чэньси Электрик», высокотехнологичное предприятие, специализирующееся на комплексных высоковольтных распределительных устройствах, интеллектуальных комплектных трансформаторных подстанциях, комплектных низковольтных распределительных устройствах, силовых трансформаторах, а также продукции в области электроавтоматики и цифровых интеллектуальных терминалов. По данным сайта, компания работает более 23 лет, в штате — более 110 сотрудников, клиентов — около 300.

Продукция, согласно странице «О компании», разработана и изготовлена в соответствии с национальными стандартами GB и международным стандартом МЭК (IEC); вся продукция имеет сертификаты CCC и CQC. Отраслевое покрытие — интеллектуальные энергосистемы, промышленность и горнодобывающая отрасль, нефтяная промышленность, водное хозяйство, химическая промышленность, строительство городских и сельских электрических сетей, недвижимость. Подробнее — на странице «О нас».

Что зафиксировать в запросе

1. Тип насоса: центробежный или погружной, мощность двигателя — от неё зависит выбор аппаратов защиты.
2. Режим работы: ручной пуск, подача по таймеру или контроль по уровню.
3. Место установки: машинный зал, наружная насосная станция или другое помещение — от этого зависит требования к корпусу.
4. Сценарий: вторичное водоснабжение, орошение или промышленная циркуляция.
5. Габариты места под шкаф: базовое исполнение — 250×140×300 мм.

Частые вопросы

Какие насосы совместимы со шкафом управления?

По карточке продукции шкаф совместим с распространёнными типами насосов, включая центробежные и погружные — это два основных исполнения для водоснабжения, водоотведения и орошения.

Какие размеры у шкафа?

Корпус имеет компактные размеры 250×140×300 мм, что облегчает установку в машинных отделениях, наружных насосных станциях и на других объектах.

Какая защита предусмотрена?

Внутри установлены автоматический выключатель, контактор переменного тока и тепловое реле: эта связка обеспечивает защиту насоса от перегрузки и короткого замыкания.

Можно ли перевести насос на автоматическую работу?

Да. Шкаф поддерживает ручной и автоматический режим: в автоматике адаптирован для подачи воды по таймеру и контроля по уровню, а на панели есть переключатель режимов.
