Кабельная распределительная колонка 10 кВ: функции, обслуживание и применение в сетях

Когда одну магистральную кабельную линию 10 кВ нужно раздать нескольким потребителям — домам, цехам, районной трансформаторной подстанции — в линии ставят точку перераспределения. Для этой задачи в каталоге ООО «Чэнду Чэньси Электрик» есть кабельная распределительная колонка (кабельная ответвительная коробка) — ключевое оборудование для кабельных сетей среднего напряжения класса 10 кВ и выше. Разбираем её функции по карточке продукции.

Что это такое и где стоит

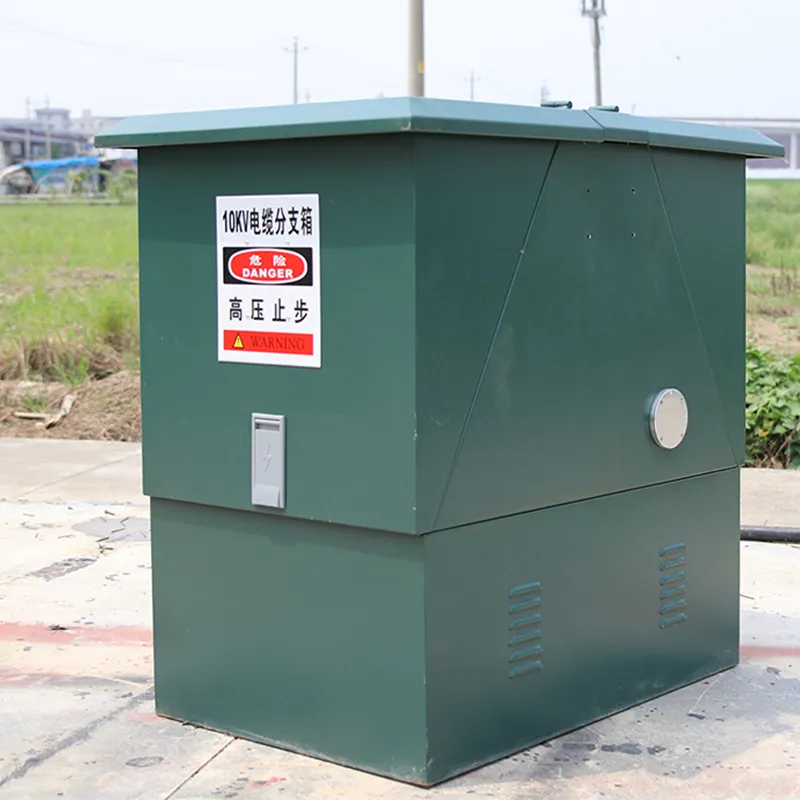

Кабельная ответвительная коробка, как она названа в карточке, служит точкой перераспределения и соединения кабельных линий. Устанавливается на открытом воздухе — на улицах, в жилых массивах — или внутри помещений. Класс напряжения, на который она рассчитана, — кабельные сети среднего напряжения: 10 кВ (10 000 вольт) и выше. Основная задача — безопасно и гибко распределять электроэнергию от одного магистрального кабеля на несколько ответвлений, передавая её различным потребителям или районным трансформаторам.

Функция 1: ответвление, переключение, распределение

В карточке описаны три рабочих режима колонки:

• Ответвление (Т-образное подключение) — разделение магистральной линии на несколько ответвлений для электроснабжения нагрузок в различных направлениях.
• Переключение — выполнение роли промежуточного соединения на протяжённых кабельных трассах: обеспечивает удобство соединения и продления линий.
• Распределение электроэнергии — гибкое зонирование питающих районов, оптимизация структуры электросети и повышение надёжности электроснабжения.

Отдельно в карточке отмечена надёжность: при возникновении неисправности на определённом ответвлении возможна его изоляция без воздействия на магистральную линию и другие ответвления. Остальная сеть продолжает работать, пока аварию локализуют.

Функция 2: обслуживание и ремонт

Для эксплуатирующих организаций важен второй блок функций. Колонка обеспечивает видимые точки разрыва — это упрощает отключение линий, техническое обслуживание и локализацию неисправностей: электрик видит, где именно разомкнута цепь. Кроме того, внутри корпуса удобно выполнять монтаж, тестирование и замену кабельной арматуры — о том, как выбираются смежные элементы трассы, у нас есть материалы про кабельные лотки и выбор их конструкции.

Функция 3: защита в моделях с аппаратами

В части продвинутых моделей колонки оснащаются коммутационными аппаратами. Они позволяют выполнять переключения цепей для изменения конфигурации питающих путей — это дополнительно повышает гибкость системы электроснабжения: схему сети можно перестраивать под новые нагрузки без перекладки кабеля. Чем отличаются аппараты для таких задач, мы разбирали в материале про вакуумные выключатели; аппаратная часть представлена в разделе высоковольтных стационарных распределительных устройств.

Место в городской кабельной сети

Типовая цепочка в жилом массиве выглядит так: магистральный кабель 10 кВ приходит в колонку, от неё ответвления идут к европейской комплектной трансформаторной подстанции или к отдельным трансформаторным пунктам, а низковольтное распределение дальше ведут щиты и шкафы учёта. По карточке колонки ответвления передают энергию именно потребителям или районным трансформаторам, то есть колонка — это узел между магистралью и трансформаторным звеном сети.

Тема актуальна и для российского рынка: в материале о модернизации электросетей России мы писали, что реконструкция городских сетей требует именно таких узлов перераспределения, которые позволяют подключать новых потребителей, не трогая магистраль.

Что зафиксировать в запросе

1. Класс напряжения сети: базовый сценарий — 10 кВ, карточка допускает и более высокие классы.
2. Число ответвлений и схему: Т-образное ответвление, сквозное проходное соединение или переключение.
3. Место установки: улица, жилой массив или помещение — от этого зависит исполнение корпуса.
4. Нужны ли коммутационные аппараты для изменения конфигурации питающих путей.
5. Тип кабеля и арматуры, которую планируется монтировать и заменять внутри корпуса.

Частые вопросы

На какой класс напряжения рассчитана колонка?

По карточке продукции — кабельные сети среднего напряжения класса 10 кВ (10 000 вольт) и выше.

Чем ответвление отличается от переключения?

Ответвление (Т-образное подключение) разделяет магистраль на несколько направлений для питания нагрузок; переключение — это промежуточное соединение на протяжённых трассах для удобства соединения и продления линий.

Что происходит при аварии на одном ответвлении?

Возможна изоляция повреждённого ответвления без воздействия на магистральную линию и другие ответвления — остальная сеть продолжает работать.

Зачем в колонке коммутационные аппараты?

В части продвинутых моделей аппараты позволяют выполнять переключения цепей и менять конфигурацию питающих путей, что дополнительно повышает гибкость системы электроснабжения.
